图“解”脚手架计算，全都是实例

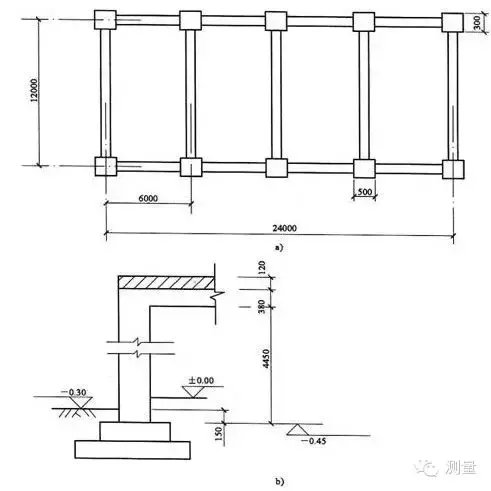

1.按图计算柱式脚手架和横梁式脚手架的数量和总量。

a) 平面图 b) 柱子

【解决方法】

(1)柱脚手架数量：

每柱脚手架数量=（柱截面周长+3.6m）×柱高

=[(0.5+0.3)×2+3.6](4.45+0.38+0.12)m2=25.74m2

10柱脚手架量=25.74×l0m2=257.4m2

(2)横梁脚手架数量：

每根梁的脚手架数量=设计室内地板（或地板表面）到梁底的高度×梁的净长

6m跨梁脚手架工程量=(4.45+0.38-0.15)×(6-0.5) ×8m2=205.92m2

12m跨梁脚手架数量=4.68×(12-0.5)×5m2=269.1m2

(3)假设高层住宅为12层，现浇钢混框架柱梁按双排脚手架计算。若施工组织设计采用钢管框架，工程总数量：

(257.4+205.92+269.1)m2×12=8789.04m2

综合底价：应执行4-8个小标题2811.06元/100m2

总综合底价=2811.06×8789.04/100=.188元

2.根据图片计算外脚手架和内脚手架的数量和综合底价。

a) 计划 b) 部分

【解决方法】

(1)外脚手架数量：

[(38.5+0.24)×2+(8+0.24)×2]×(12+0.3)m2=1089.29m2

综合底价：4-2小标题719.97元/100m2

总综合底价=719.97×1089.29/100=7842.561元

(2)脚手架数量：

[(8-1.8-0.24)×10+(3.5-0.24)×8] ×[(3-0.12)×3+3]=997.32m2

综合底价：4-20小标题147.98元/100m2

总综合底价=147.98×997.32/100=1475.834元

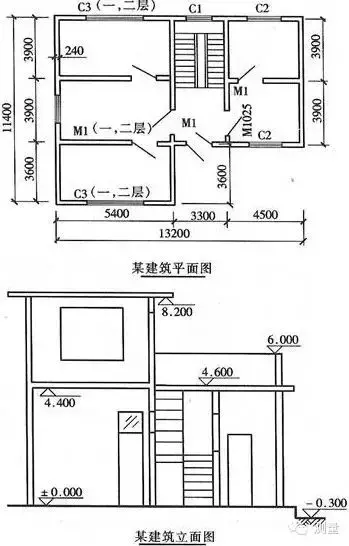

3.如图，求外墙脚手架工程数量及综合底价。

【解决方法】

外墙脚手架数量={[13.2+11.4)×2+0.24×4]×(4.4 + 0.3)+(7.8×3+0.24)×1.6

+[(5.4+11.4)×2+0.24×4]×3.8)m2=40 4.90m2

综合底价：4-1小标题526.79元/100m2

总综合底价=526.79×404.90/100=2132.972元

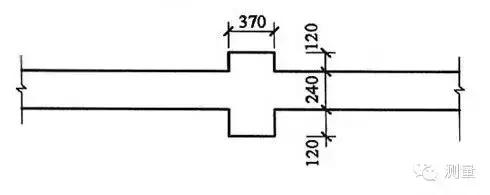

4.已知一堵砖墙长120m，2.0m，壁厚240mm，内外壁柱370mm×120mm。如图所示，计算墙的脚手架量。

【解决方法】

墙脚手架用量=120×2.0m2=240.00m2

综合底价：4-1小标题526.79元/100m2

总综合底价=526.79×240/100=1264.296元

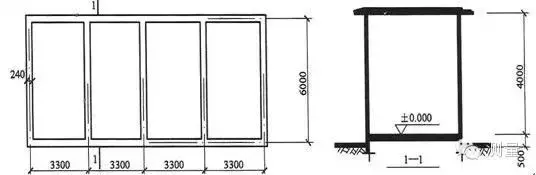

5.如图所示单层建筑，计算脚手架用量及综合底价。

【解决方法】

项目体积=(3.3×4+0.24+6+0.24)×(4+0.5） =88.56m2

分项4-1应执行，526.79元/100m2

总综合底价=526.7923×88.56/100=466.525元

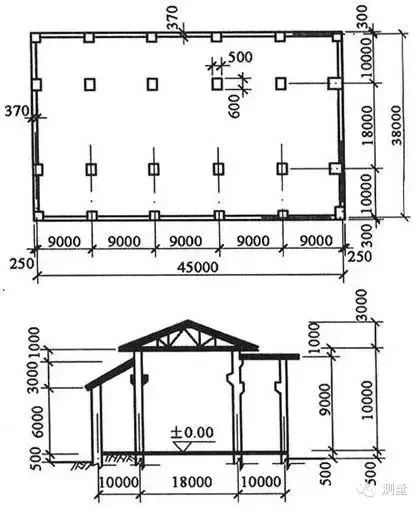

6.对于如图所示高低跨度的单层工业厂房，计算建筑脚手架的综合底价。

【解决方法】

边跨屋面建筑面积F=45.5×(10+0.3-0.3)m2=455.00m2

边和跨度的平均高度h=(6+0.5+3÷2)m=8m，增加层数(8—6)m=2m算2层)

套配额4-1分项，综合底价：（639.37+90.55×2）元/100m2=820.47元/100平方米

固定直费=455/100×820.47元=3733.14元

边跨平屋面建筑面积=455.00 m2

=(9.0+0.5）m=9.5m，添加层(9.5—6）m=< @3.5m 算 3 层

一套配额（同上）钢结构厂房脚手架，底价为（639.37+90.55×3）元/100m2=911.02元/ 100平方米

固定直费=455.00÷100×911.02元=4145.14元

中跨建筑面积=(45.0+0.5)×(18+0.6)m2=846. 30平方米

平均高度=(10+3÷2+0.5)m=12m，加层(12—6)6层m=6m。

一套配额（同上），底价为：（639.37+90.55×6)元/100m2=1182.67元/100平方米

固定直费=(846.30÷100×1182.67)元=10008.94元

总固定直接费用：

(3733.14+4145.14+10008.94)元=17887.22元

边跨屋面建筑面积=45.5×(10+18+10+0.3×2）=1756.30m2

工程量=[45.5+(10+0.3）×2]×(6+0.5+3÷2）+ [45.5+(10+0.3）×2]×(9+0.5）+18×(10+0. 5）×2=1534.75m2

综合底价：4-4小标题847.80元/100m2

总综合底价=847.80×1534.75/100=13011.611元

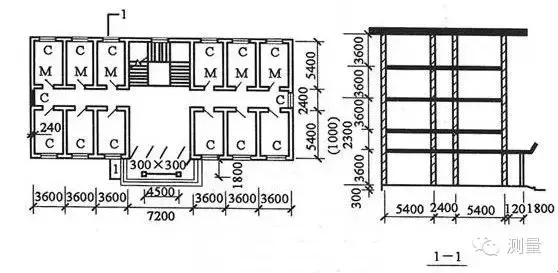

7.如图所示的多层建筑钢结构厂房脚手架，计算其综合脚手架的综合底价。

【解决方法】

本楼技术层高2.3m，需计算建筑面积。

建筑面积=[(3.6×6+7.2+0.24)×(5.4×2+2.@ >4+0.24)×5+(4.5+0.3)×1.83m

=1960.13m2

檐口高度17m，综合底价：1109.91元/100m2

总综合底价=1960.13÷i00×708.61元=13889.68元

如果本题技术层高度改为1.8m，建筑面积不计算，所以综合脚手架不计算，而是因为1.8m>l。 2m，技术层需要计算单个脚手架的成本；如果技术层改为1.0m，脚手架费用不计。

设置名额9-10，但底价53.67×2元/l00m2=107.34元/l00m2

固定直费=600÷100×53.67×2元=644.04元

由于是多层建筑，应按建筑规则单独计算：

多层数量=[(3.6+7.2+0.24)+(5.4+2.4 +5.4+0.24）×2] ×(3.6×4+2.3+0.3）

+(3.6×6+0.24）×3.6+(3.6+7.2+0.24）×(3.6×3+2.3）=867.888m2

综合底价：4-5小标题1109.91元/100m2

总综合底价=1109.91×867.888/100=9632.776元

单层工程量=[(1.8+0.12）×2+7.2]×3.6=39.744 平方米

综合底价：应执行4-1分项526.79元/100m2

总综合底价=526.79×39.744/100=209.367元
