近年来，轻钢结构建筑以其外形美观、工期短、工程造价低等特点，被广泛应用于各种工业厂房、仓库、体育馆等场所。金属板外墙很容易被雷击，这有别于普通环梁结构和框架结构建筑物的防雷设计。结合某钢结构厂房的防雷设计，对金属外墙防雷设计的相关问题进行了粗浅的阐述，为有效解决金属外墙防雷问题提供参考。未来。
项目概况
河南某钢结构车间，其中铸造车间主要负责加工铜线材和锌锭产品。整个建筑采用轻钢结构。建筑物实际尺寸为长方形，L=182m，W=93m，H=18.5m（从地板到屋顶换气扇顶部）。根据南京雷雨天数的估算，查阅《工业与民用配电设计手册》（第二版）表16-32，年平均雷雨天数为22.0d/a。建筑群较多，不是孤立的建筑，所以按照通常的建筑估算，修正系数取为1。
建筑物防雷等级的确定
根据所附-94中的1.2，根据已知条件估算地球雷击的平均密度：
吴=0..3
=0.024×221.3
=1.334 次/(km2.a)
根据-94所附的公式1.4钢结构厂房设计费，得到与建筑物截获相同雷击次数的等效面积：
最后，估计建筑物每年的雷击次数：
N=KNgAe
=1×1.334×0.05934
=0.0791次/a
式中：Td——年平均雷暴日数（d/a）；
Ng——建筑物所在区域的年平均雷击密度（次/km2.a）；
Ae——与建筑物截获相同雷击次数的等效面积（m2）；
L、W、H——分别为建筑物的长、宽、高（m）；
根据2.0.4 of -94第3条，预计雷击次数0.3次/a≥N≥0.06次/ a、所以按第三类防雷雷设置。
空中终止
根据轻钢结构建筑，避雷针的使用繁琐且与建筑整体造型不相符，使用金属外墙作为避雷器必须符合《建筑防雷设计规范》（- 94, 2000 ) No. 4.1.第 4 条给出的四个要求。
根据规范，“当金属板下无可燃物时，其长度不应大于0.5mm”。车间主厂房围护结构（屋顶）采用热浸铝镁厚板，基材长度0.53mm（含铝锌涂层），玻璃棉垫屋顶板下方增加了75mm的厚度。包扎时，用φ1.5无绣钢网层支撑屋架上缘。玻璃棉是一种导热系数小、阻燃、无毒、化学性能稳定的A级建筑材料，完全满足规范对不燃性的要求。同时，根据土木工程的介绍，
另外，在4.1.4条中提到，“金属板没有绝缘涂层”，屋顶用的热浸镀铝锌厚板是良导体，表面涂有一层薄薄的油漆保护层 根据规范说明，它不被视为绝缘涂层，因此符合规范要求。综上所述，在本工程中，屋顶轻钢结构的金属面板可以作为接闪器使用。做好金属板外墙防雷系统的设计，除了选择好的防雷方式，选择好的接闪器外，还要做好引下线和接地.
引下

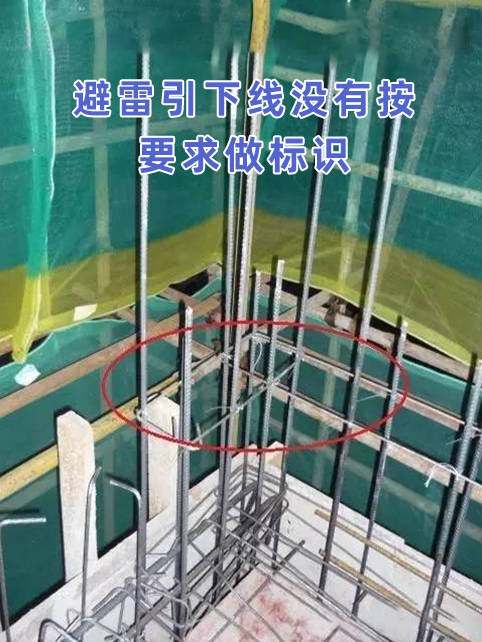

对于轻钢结构建筑来说，彩色压型板的种类很多，分为单板和复合板。车间使用复合板。在施工过程中，我们要求土木工程专业和电气专业的配合，保证屋面金属压型板、屋架、檩条和钢柱的可靠连接，因此在施工过程中采用了钢柱作为引下线。建筑物的防火梯、钢柱和其他金属结构应用作引下线。
G

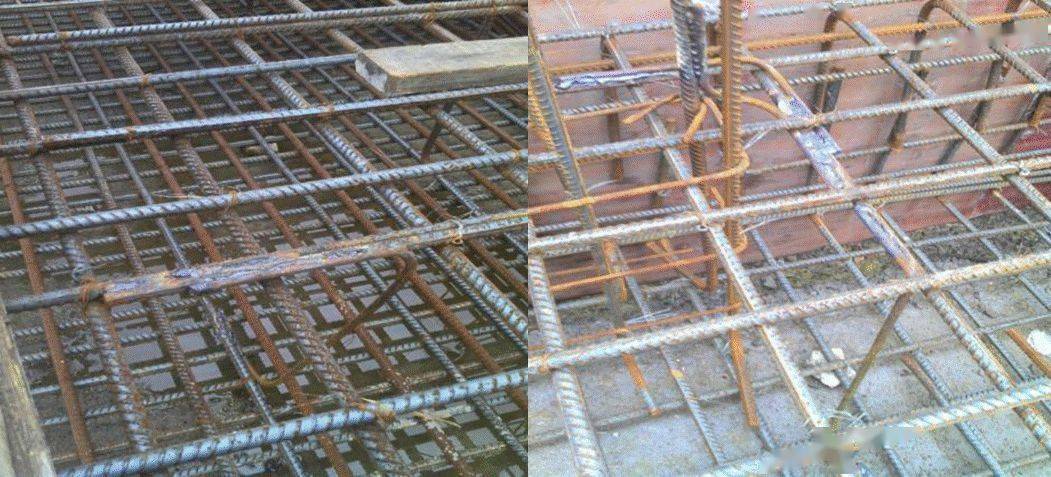

在目前的设计中，我们经常使用基本钢筋作为自然接地体，用40X4热轧型钢移动，并实施一般等电位连接。在本次设计中，我们并不严格要求使用40X4热轧型钢，而是依靠钢柱之间的条形基础与钢柱独立基础之间的可靠点焊产生电气通路。对于轻钢结构的建筑，在施工钢柱独立基础时，土建中应预埋地脚螺栓，使钢柱就位时，地脚螺栓、螺母与钢柱连接在一起。需要注意的是，地脚螺栓和钢柱基础钢筋不是在地下连接的！所以，电气设计人员应要求土木工程专业在设计说明书中注明基础钢筋和接地螺钉在施工时应采用不超过φ10的钢筋或工字钢进行可靠点焊，并在施工现场进行防腐处理。用于接地的点焊。这样就形成了从屋顶到钢柱再到基础的可靠连接，保证了雷电流有完整的泄放通道。
另外，不要忘记在室内合适的位置预留接地连接板，以防止施工单位在施工时内部接地电阻不符合要求时连接人工接地装置和测试接地电阻值。
结束语
金属外墙建筑的防雷是一项艰巨的工程钢结构厂房设计费，但在这种建筑中，只要长度达到0.5mm，轻钢结构建筑的外墙夹芯板（或压型钢板）即可作为接闪器，采用钢柱作为引下线，基本钢筋作为自然接地体，采用镀锌扁钢或接地环梁进行可靠连接和等电位连接.
★钢结构防雷知识问答
问：工字钢用作防雷引下线，型钢外露，如果建筑物是冰柱，雷电流会攻击周围的设备或人员，造成损坏。如何预防？
答：工字梁用作防雷引下线。当雷电流通过引下线时，其周围形成的运动磁场不可避免地会污染附近的电子设备，并在周围的导体上感应出不同的电位。当接触具有高电位差的导体时，可能会导致人身安全车事故。
解决方案：

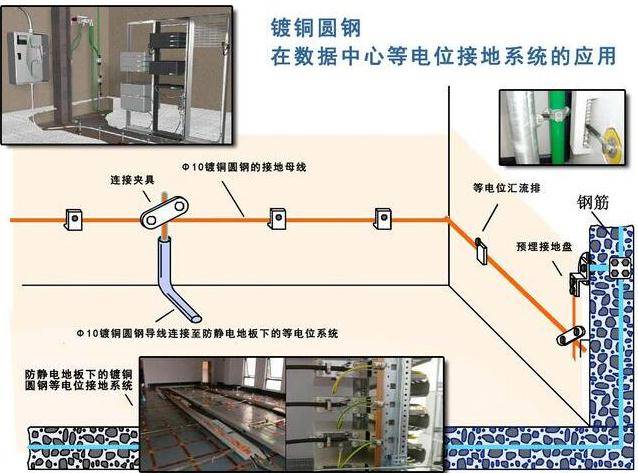

1） 人身安全：凡是与大地有直接或间接接触的人可以触摸的金属导体，均直接进行等电位电气连接，以消除电位差，最大程度地保护人身安全。
2） 对设备和微电子设备按照等国家标准实施SPD保护。
反击的概念：所谓雷击反击现象是雷击受雷器【包括各种工字梁】，引下线将雷电的大电流转化为电压放电到大地，到达地面，建筑物以电荷的形式出现在业主的接地系统上，【地球是一个零电位体，可以平衡50万库仑的负电荷——现代物理学的基本基础校准值】地下电荷此时打破了大地电位系统的一个平衡点，但底泥有很多内阻、电容等参数，不可能立即出现相反的等电荷并将其中和[需要一定时间]。此时，雷电流形成的电荷大部分以电流的形式表现在建筑物附近的地面上。当时建筑物附近有地下：供暖管、煤气管、水管、设备接地线、中型点接地等与建筑物内部相连的电导体。这些电导体在地下有一定的距离。较高的电位【最高电位点靠近主接地电极】，距离差形成电位差，这个电位差反击到建筑物内，造成车祸——这就是雷电高压反击现象. 建筑物附近有地下：供暖管道、煤气管道、水管、设备接地线、中型点接地等与建筑物内部相连的电导体。这些电导体在地下有一定的距离。较高的电位【最高电位点靠近主接地电极】，距离差形成电位差，这个电位差反击到建筑物内，造成车祸——这就是雷电高压反击现象. 建筑物附近有地下：供暖管道、煤气管道、水管、设备接地线、中型点接地等与建筑物内部相连的电导体。这些电导体在地下有一定的距离。较高的电位【最高电位点靠近主接地电极】，距离差形成电位差，这个电位差反击到建筑物内，造成车祸——这就是雷电高压反击现象.
假设1：如果有人在反击过程中右手触碰水管和电子设备外壳，电位差超过一定的安全限值，就会发生人身安全车祸。
假设2：如果电子设备外壳独立接地，则电子设备中性线与外壳大地之间的电位差【大地中有一个接地距离】会与火线形成电位差220/380。如果电位差很大，设备会被烧毁。
Q：对于钢结构建筑，如果采用外露工字钢作为引下线，即使做综合等电位，冰镐插入时，强雷电流不会击穿周围空气吗？对靠近或接触引下线的人员造成伤害？我仍然害怕这个问题。
答：有雷雨时，强大的雷电流可以将电位沿着引下线传递到大地，但要知道引下线是有电感的，这个电感的大小可以阻挡正常漏电特定时间的雷电流。, 以存储电位。当这个电位较大时，会形成足够的击穿，具有一定的小电位，击穿一定距离的空气或其他介质，引起放电现象。有一个标准是也出现侧闪现象。
这一点必须估算下来的引线电感。另一种现象是引下线上快速移动的雷电流必然会形成移动磁场。这种运动磁场为切割磁力线形成过电流提供了基本条件。包括半导体介质]，击穿所有可以提供电位差的直接和间接导体[半导体]，影响我们的工作和生活。据悉，上海某鞋厂[汉沽地区]，一名女工上班时打开电源的空气开关，导致电源线上形成的过电流击穿塑料开关外壳，进入手指，然后通过身体和漏电造成车祸。湖南某村村民在户外遇到雷电电磁脉冲感应过电压突破空气，在灯泡头部形成通路[回路]的现象。引下线附近或与引下线接触的人员受伤的原因是人体两部分之间是否形成电位差。这种潜在的差异是他的致命因素。例如，如果我们用一只手接触模具的引下线，另一只手接触加热管，假设加热管的接地点远离建筑物的主接地网络，那么距离差异形成电位差。当电位差达到一定值时，可能会导致人员伤亡。不要总是考虑人身安全电流，还要考虑人身安全电压。不确定我的建议是否对您有所帮助。
弟子：是否可以得出这样的推论：在铁屋顶的空旷地段（50米×80米）的大面积厂房（50米×80米）中，使用裸工字梁作为木柱和引下线进行防雷是相当危险的？
答：非常危险。你应该考虑阶跃电压！将其视为一个整体。必须因地制宜地学习和使用标准。不要只考虑成本。
问：我也想问一个问题。由于冰镐离引下线越远感应磁场越大，通信设备、消防主机、配电箱是否应尽量避开引下线？
答：有条件一定要远离！如果一个10/350--100KA【好像是200KA记不清了】在直径83米的裸露条件下，可以达到2.4GS硬度的干扰电磁脉冲，2. 4GS 会永久损坏未受保护的微电子设备。
问：我目前在钢结构厂房工作，由于设计单位没有考虑防雷，需要重新考虑补救措施。该钢结构厂房高35米，长宽9*17米，全钢结构，屋面和墙体覆盖0.5mm单层彩钢瓦（内有不燃保温棉），三种防雷结构。我打算采取的步骤是：
1.因为所有的钢柱基础都已经铺上了混凝土，所以无法检测钢筋打捆和点焊的质量，所以我用40*4mm的热轧钢把所有钢柱的最左端连接起来（靠近基础），并连接到全厂的接地网；
2.考虑到外墙彩钢瓦作为接闪器的难度和可靠性，我将在屋顶使用10mm工字钢在屋顶周围安装防雷带，圆钢钢柱将被钎焊。焊接;
3.使用钢柱作为引下线。请问我应该如何设置它的防雷措施？
答：1. 解决办法是可以的，需要多点接地钎焊。1 如果条件允许，也可以在下端做电气连接，这样才安全！测量裸露区域的接地电阻，原则上处处相等，但这只是一种补救措施！
2. 屋顶彩钢瓦应多点与钢球电连接，多块金属瓦也应电连接，防止产生电弧。
3.接地内阻大于4欧，所有主梁钢筋接地内阻处处相等。主接地系统应参照要求！
