1、柱撑的布置及作用
柱撑和屋盖撑一般布置在同一个开间内，形成结构整体。在车间的两端（有温度接头时温度范围的两端）开间或三端的第二开间，一般应设置柱间支撑。 《龙门规范》要求无吊车的车间每30=45m要有一个支架，有吊车的车间每60m要有一个支架。有起重机的厂房一般都需要刚性支撑，所以对支撑的间距要求似乎比较宽松。

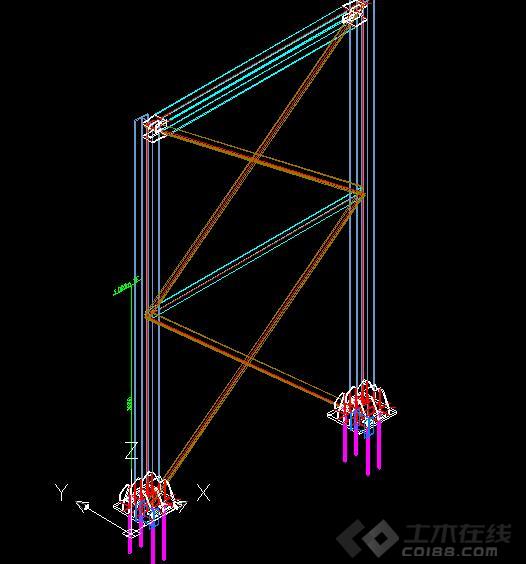

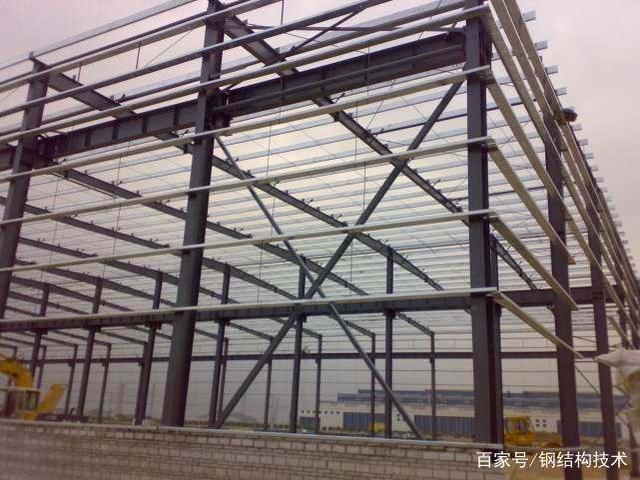

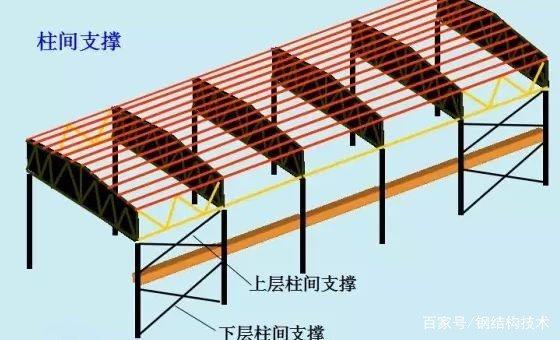

轻型厂房门式框架的柱间支撑多为交叉布置形式，又称交叉支撑。在安装桥式起重机的车间，一般以起重机大梁为界，有上下支撑。使用其他形式的支撑，如人字形支撑、门形支撑等。
柱间支撑的作用是首先在平面内形成竖向框架几何不变，因为纵向弯曲平面是H型钢柱的弱轴方向，通常对柱的两端进行处理作为铰链。柱间支撑的另一个重要作用是抵抗纵向弯曲平面内的水平力，包括风荷载和起重机的垂直水平制动力，也是因为柱子在这个方向的横向阻力很小。立柱间支撑还可以为立柱提供横向支撑点。设置双车道支撑时，立柱中间有侧向支撑。整体稳定性将显着提高。安装厂房结构时，必须先安装支座，使结构的建成部分立即成为几何不变量，这是支座的另一个重要功能。
2、柱间支撑的截面、结构及计算
根据能否有效抵抗轴向压力面，支撑斜杆分为柔性支撑和刚性支撑。读者已经了解到张拉圆钢可以在屋顶结构中用作柔性支撑。这种类型的支撑也用于柱之间的支撑。
安装桥式起重机的厂房需要刚性支撑。这是因为柔性支撑虽然可以通过抵抗拉力来平衡水平载荷，但它们的刚度很小。桥式起重机在运行和制动时，只有带有柔性支架的厂房往往会产生可察觉的晃动，造成不适。刚性支撑位于末端隔间（或第二隔间）的其余部分，一般下支撑为刚性支撑，上支撑仍然可以是柔性的。支持。

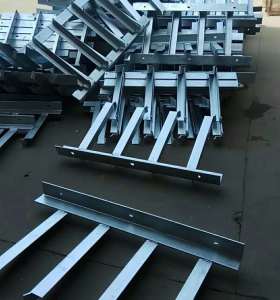

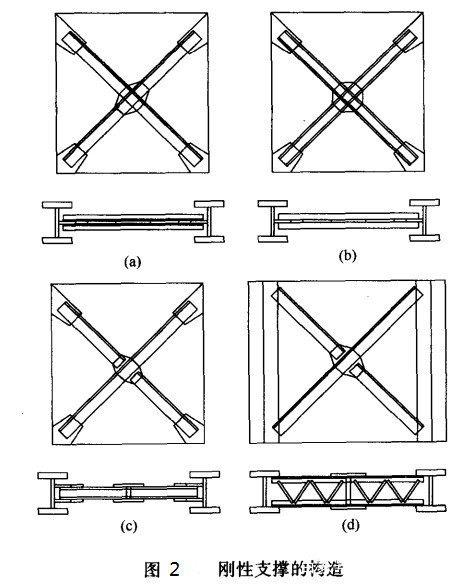

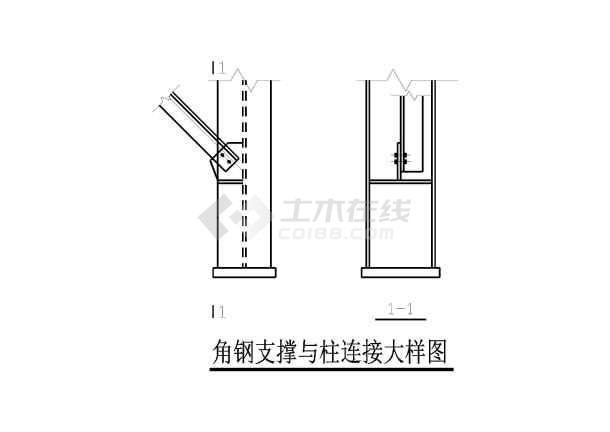

刚性支架可以采用角钢、槽钢、工字钢、钢管等热轧钢材。板连接。 （图2）是刚性支撑的局部例子。使用（图2a）作为两个相交的单角钢，在中间的相交处设置连接板，将角钢的边缘焊接在连接板，计算长度可取节点中心到交点的距离，计算长度lo在支撑面外，拉杆取lo=l；压力可采用以下规定杆：适用于两根角钢截面相等的情况，这是龙门刚架，角钢端部通过节点板与柱腹板连接，必要时应加水平加强筋安装在节点板上方或柱腹板的另一侧，以防止柱腹板受到较大的影响。两个交叉槽钢支架的结构与上述类似，它们背靠背相互交叉（图3.43b). 在这个在这种情况下，支撑构件的计算长度与上述计算角钢长度的算法完全相同。也可以使用槽钢支架。采用（图2c）的方式，即两条槽的轴线穿过同一平面，在相交处断开一个支撑，焊接在连接板上。计算得到的支撑面长度仍取为节点中心到交点的距离单层钢结构厂房，对应于弱轴方向回转半径的较小值。压杆支撑面外的计算长度L0可采用以下规定：

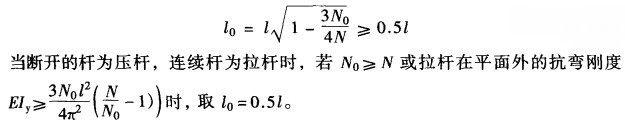

当另一根杆相交并被压缩时，另一根杆在相交处断开，与节点板连续
当另一根杆相交并受拉时，另一根杆在相交处断开并连接到节点板
（图 2d）是使用一对角钢的支撑方案。每个斜方向有两根角钢，中间有斜条。钢筋可以是圆钢、扁钢或小型角钢。这样，在支撑平面外，角钢是截面回转半径较大的格子构件。在与另一条斜角钢相交处，一般将任一斜角钢断开，焊接在连接板上。柱法兰宽度较大时，可将角钢直接焊接在法兰上；在法兰上焊接一块节点板单层钢结构厂房，并用螺栓或焊缝将角钢与它连接起来。
刚性支架与地面的夹角应控制在30°-60之间。如果支撑太陡，其反侧效率会大大降低。
型钢刚性支撑一般不存在局部失稳问题，因此支撑计算内容包括净截面强度、整体稳定性、满足刚度要求、支撑连接处的焊缝、螺栓、节点板关节。强度和稳定性。无吊梁时，受压支架长细比不大于200，有吊梁时，受压支架长细比不大于150；无吊梁时，张拉支座长细比不大于400，有吊梁时，不大于300，但对张拉轮的长细比没有限制钢支撑。
