多层钢结构厂房都有哪些结构,支撑布置如何?小编已经将这些内容整理出来,等着大家前来探索。

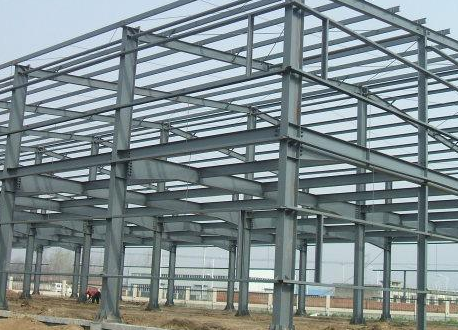

多层钢结构厂房的结构
1、纯框架体系
纵横两个方向均为刚接框架,适用于柱距较大但无法设置支撑的建筑物;节点构造较复杂,用钢量较大。
2、柱-支撑体系
梁柱节点均为铰接,纵、横向沿柱高设置柱间支撑,适用于柱距不大但允许双向设置支撑的建筑物;设计安装简便,侧向刚度大,构件受力明确,耗钢量小。
3、框架-支撑体系
纵向柱-支撑体系,横向为纯框架体系,一方面满足建筑功能要求,另一方面,简化设计、施工,减小用钢量。
多层钢结构厂房的支撑布置分析
1、柱间支撑宜布置在荷载较大的柱间,且在同一柱间上下贯通;当条件限制必须错开布置时,应在紧邻柱间连续布置,并宜适当增加相近楼层或屋面的水平支撑或柱间支撑搭接一层,确保支撑承担的水平地震作用可靠传递至基础。
2、有抽柱的结构,应适当增加相近楼层、屋面的水平支撑,并在相邻柱间设置竖向支撑。
3、当各榀框架侧向刚度相差较大、柱间支撑布置又不规则时,采用钢铺板的楼盖,应设置楼盖水平支撑。
4、各柱列的纵向刚度宜相等或接近。
对于多层钢结构厂房结构与支撑布置的分享就到这,希望可以为大家的施工设计提供帮助。
